Vodoodporni modul MN EdgeLight 3LED Osram White
moč/modul: 1,32 W
napetost: 12 V
vodoodpornost: IP67
ŠIFRA ARTIKLA: NA0500910
MN EdgeLight 3LED Osram modul je primeren za uporabo v dvostranskih tablah manjših in tanjših dimenzij in osvetlitve po robovih tabel. MN EdgeLight 3LED 1.32W modul ima posebno širokokotno lečo (zaščiten patent), ki sveti tudi na straneh. Modul s kotom svetilnosti 11°x40° svetlobo enakomerno razprši tako v vertikalni kot horizontalni smeri. Modul je zaradi posebne oblike leče predvsem zelo učinkovit in nudi lepo razpršeno osvetlitev.
Začasna namestitev je mogoča s pomočjo dvostranskega lepilnega traku, pritrjenega na zadnji strani modula. Za stalno namestitev je priporočljiva uporaba vijakov.
Moduli so primerni za dvostransko - edgelight osvetlitev, priporočena širina table je od 0,5 do 1,5 m, globine od 60 mm naprej.
Osvetljujete lahko svetlobne table, svetlobne črke, svetlobne napise itd.

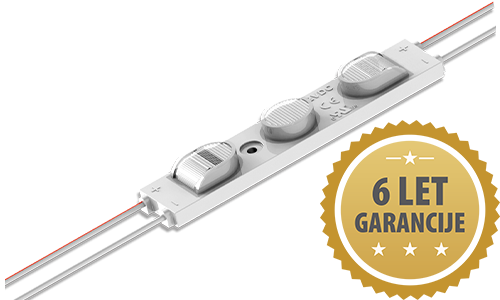

Garancija za MN EdgeLight 3LED Osram modul je 6 let (garancijski list).
| dimenzija | 107 x 20 x 11,3 mm |
| dolžina žice med moduli | 75 mm |
| dolžina med moduli | 182 mm |
| št. modulov na verigi | 40 |
| kot svetilnosti | 11˚x40˚ |
| barva | bela, 6500 K |
| svetilnost/modul | 170 lm |
| moč/modul | 1,32 W |
| vodoodpornost | IP67 |
| temperatura uporabe (Ta) | -25°do 55°C |
| max. temperatura modula (Tc) | 75°C |
| vhodna napetost | 12 V DC |
| max. št. modulov vezanih skupaj | 40 |
| povprečna življenska doba | 70.000 h |
| širina table (skica, DY) | do 1,5 m |
| globina table (skica spodaj, DH) | min. 60 mm |

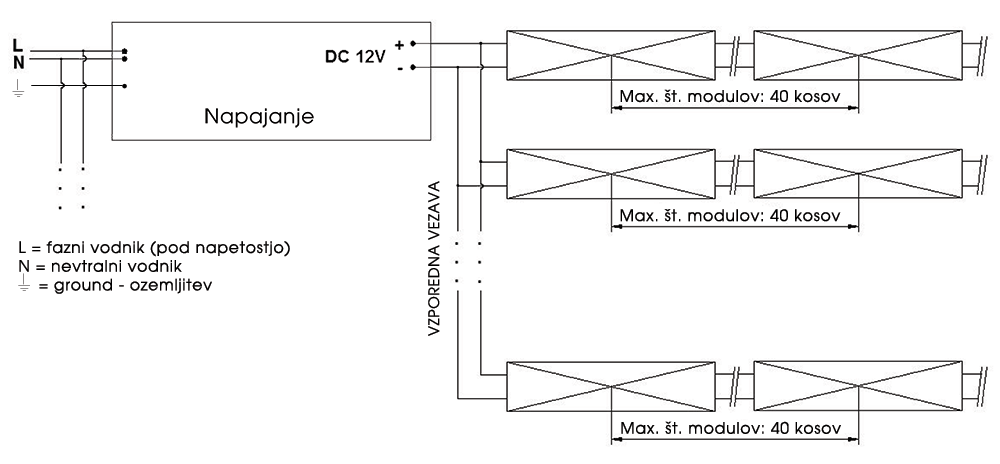

Vezava modulov
Največje število modulov, ki jih lahko vežete v eni zanki, je 40. Verigo modulov se sme rezati tudi na manjše enote, in sicer na vsak modul.
Za pozicioniranje modulov si pomagate s samolepilnim trakom na vsakem modulu. Za fiksno pritrditev modulov je priporočljiva dodatna uporaba silikona. Konec zanke zaključite tako, da bo pravilno izolirana.
Module vedno nameščate na materiale, ki dobro prevajajo temperaturo.
Zaradi nihanja napetosti na omrežju in zunanjih dejavnikov je priporočljivo, da za brezhibno delovanje verige uporabite napajalnik, ki ima vsaj 20% več moči, kot je skupna moč vezanih modulov.
Dimenzije

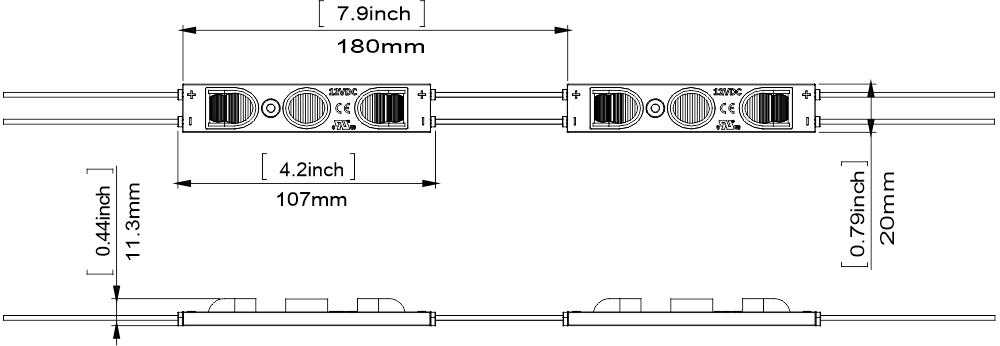

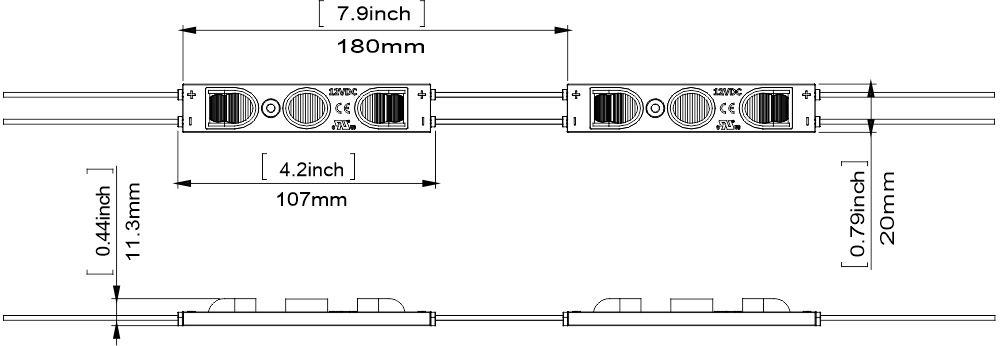

Tehnična skica modula z dimenzijami
Namestitev
Skica namestitve modulov v enostranske svetlobne table.

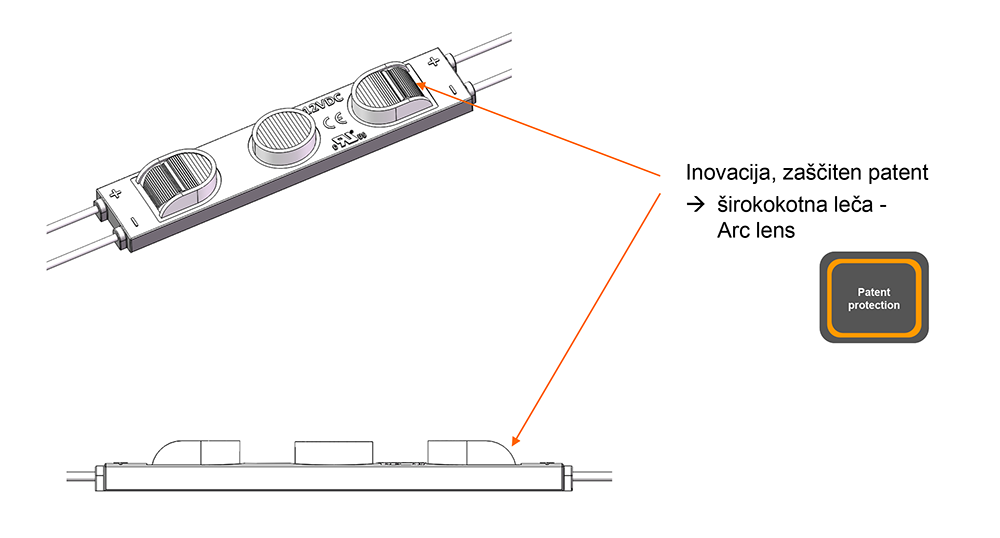

Optika leče
Posebna širokokotna leča (arc lens) omogoča odlično razpršitev svetlobe, ki prepreči temne kotičke na grafiki pri osvetljeni tabli.
Primerjava osvetljevanja

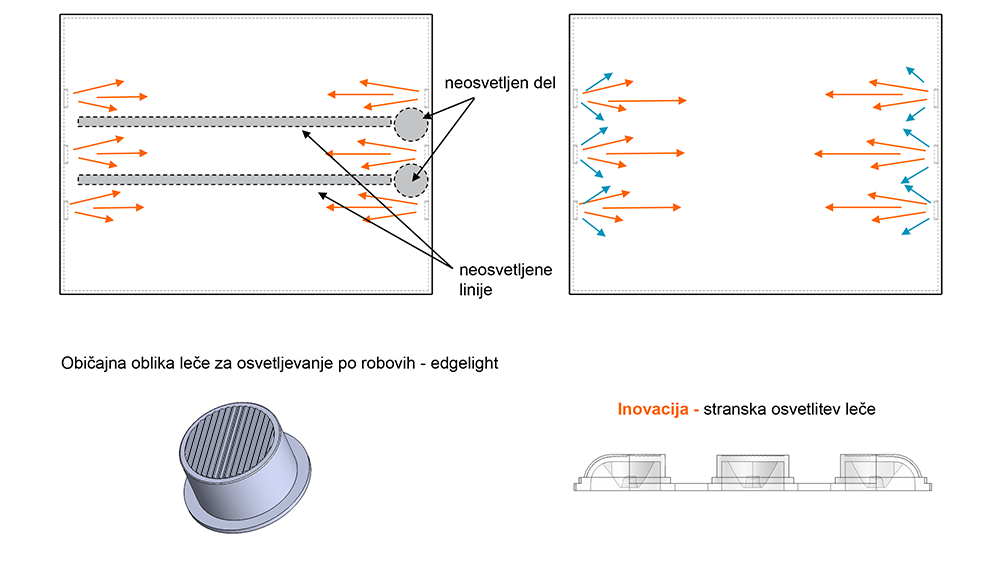

Primerjava: star tip leč in nov tip široko-kotnih (arc lens) leč pri osvetljevanju tabel.
