Connecta profili za napenjanje platen in tekstila

Connecta – modularni aluminijasti sistem za konstrukcije in reklamne okvirje

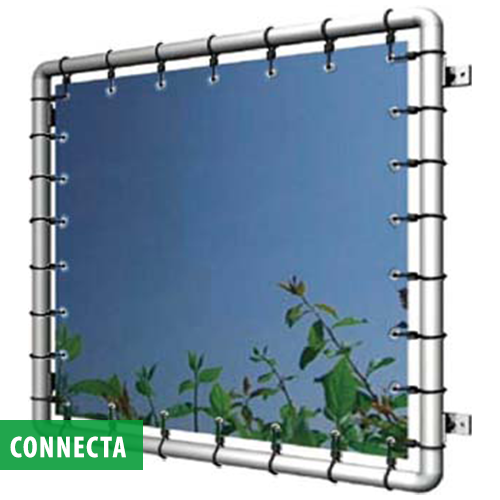

Connecta je modularni aluminijasti povezovalni sistem, namenjen hitri, enostavni in cenovno učinkoviti izdelavi različnih konstrukcij ter okvirjev za promocijska sporočila. Sistem omogoča napenjanje ceradnih ali tekstilnih platen, ki se na okvir pritrdijo s pomočjo napenjalnih gumic in kovinskih kavljev.

Osnovo sistema predstavlja cevasti aluminijasti profil premera 45 mm, ki se povezuje z litimi aluminijastimi spojkami in dodatnimi cevastimi elementi. Več kot 25 modularnih komponent omogoča izdelavo najrazličnejših konstrukcij – od preprostih reklamnih okvirjev do kompleksnejših prostorskih struktur.

Sistem Connecta omogoča hitro sestavljanje brez posebnega orodja, hkrati pa zagotavlja stabilno konstrukcijo in enostavno napenjanje platen z uporabo PVC vpenjal ali kovinskih rink.

Povezave do posameznih skupin:

• Vpenjanje platen na okvir Connecta
• Connecta elementi

Zaradi svoje modularnosti, stabilnosti in enostavne montaže je Connecta odlična rešitev za izdelavo reklamnih konstrukcij, industrijskih okvirjev in različnih prostorskih struktur.



Prednosti sistema Connecta

• modularni aluminijasti sistem brez potrebe po dodatnem vzdrževanju
• lahka, a trdna konstrukcija
• estetski in profesionalen videz
• visoka prilagodljivost in možnost različnih konstrukcijskih rešitev
• enostavna montaža in hitro napenjanje ceradnih ali tekstilnih platen

Področja uporabe

Sistem Connecta je zaradi svoje prilagodljivosti primeren za uporabo v različnih panogah:

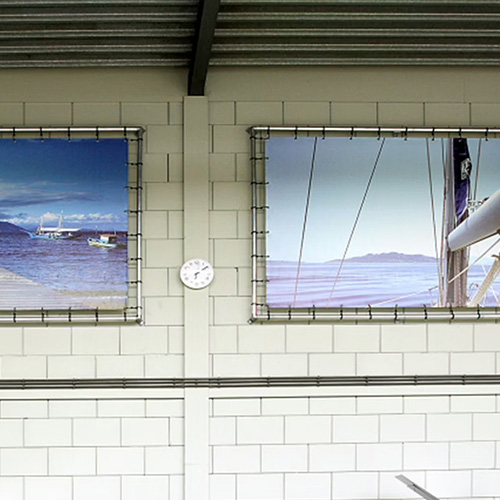

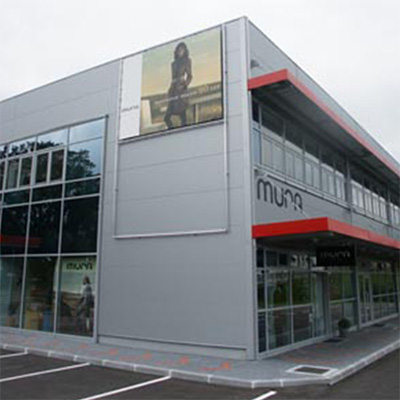

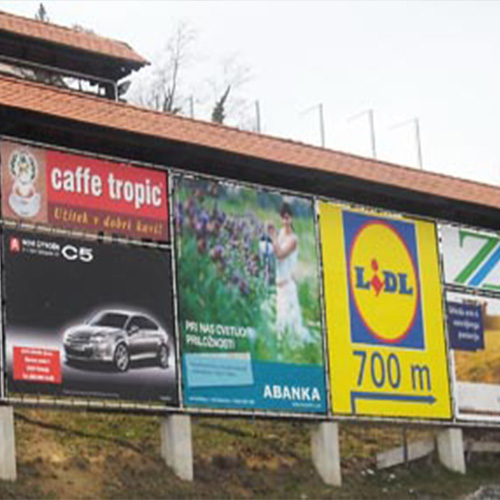

• vizualne komunikacije in oglaševanje – reklamni panoji, označevalni sistemi, promocijski okvirji
• industrija in gradbeništvo – zaščitne pregrade, ograje, regali, stopnišča, gradbeni odri
• javne in športne površine – konstrukcije v športnih dvoranah, na stadionih, letališčih, železniških postajah, v zabaviščnih parkih in kampih
• trgovine in dogodki – stojala, konstrukcije za promocije, stojala za kolesa ali oblačila

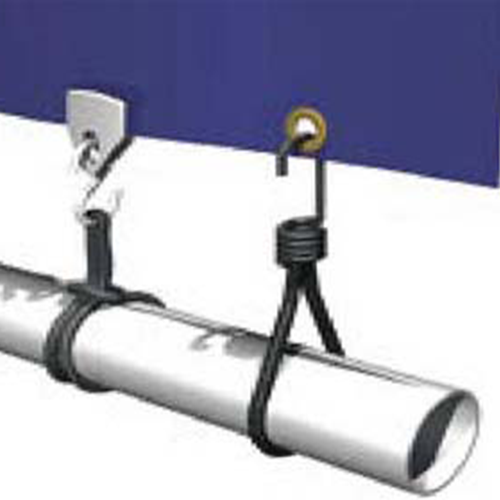

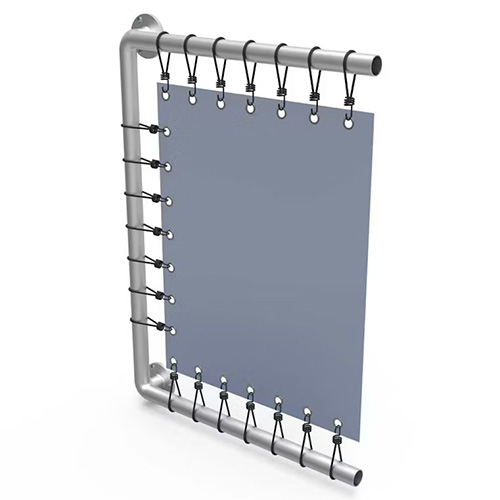

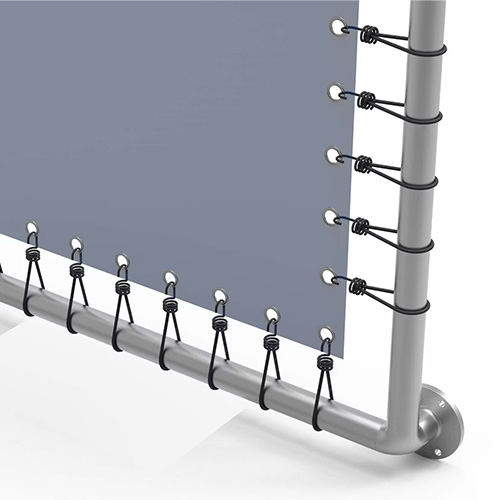

Vpenjanje platen na okvir Connecta

Vsaka vrsta napenjalnih elementov zahteva drugačne dimenzije platna glede na velikost okvirja. Izberete lahko med

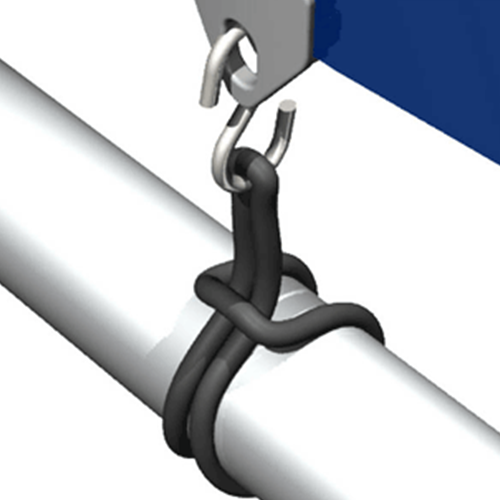

• črno gumo in kovinskim kavljem, na okvir se lahko montira naknadno ali
• gumo s pritrjenim kavljem, na profil jo je treba natakniti pred montažo.

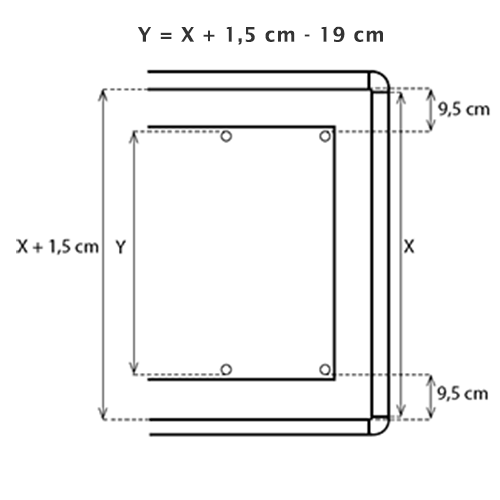

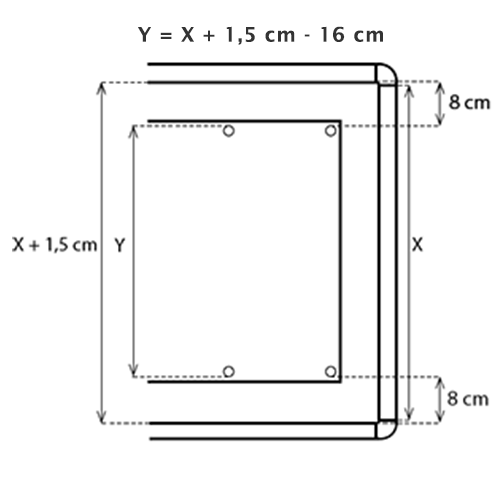

Iz končne velikosti okvirja izračunate potrebno velikost platna (ali obratno - iz dimenzije platna potrebne dimenzije okvirja) po spodnjih navodilih. V pomoč vam bodo spodnje skice.

x = dolžina glavne cevi
Y = razmak med neti na platnu (zunanja stran netov)

Connecta elementi

Naziv / slika	Koda	Dimenzija	Šifra artikla
		aluminijasta glavna cev; d = 5,8 m	MC0010010
	166005	aluminijasta glavna cev; d = 6 m	MC0010020

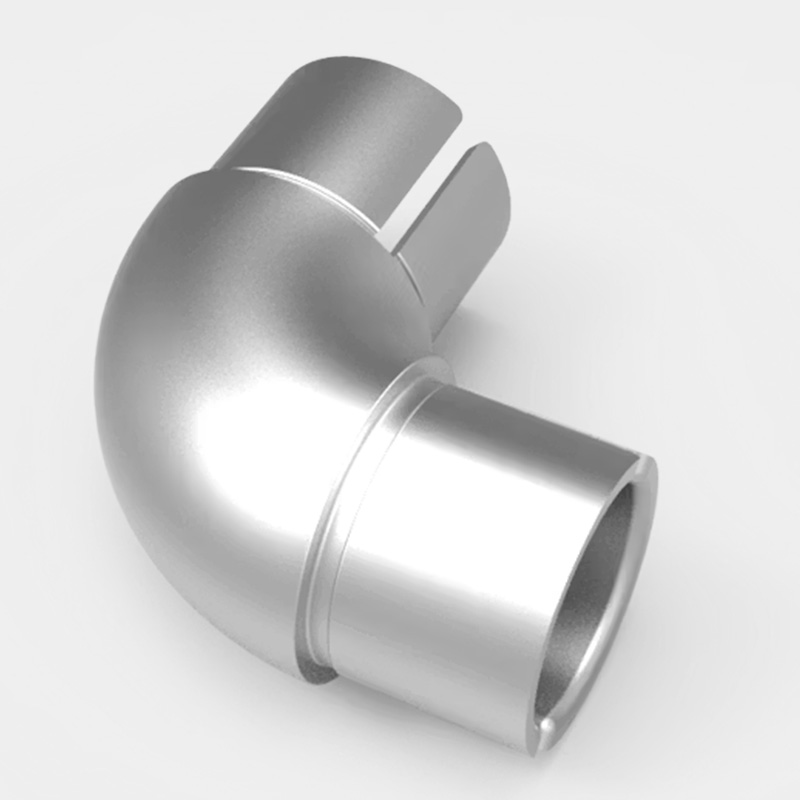

	166010	vogalni element 90°	MC0010110

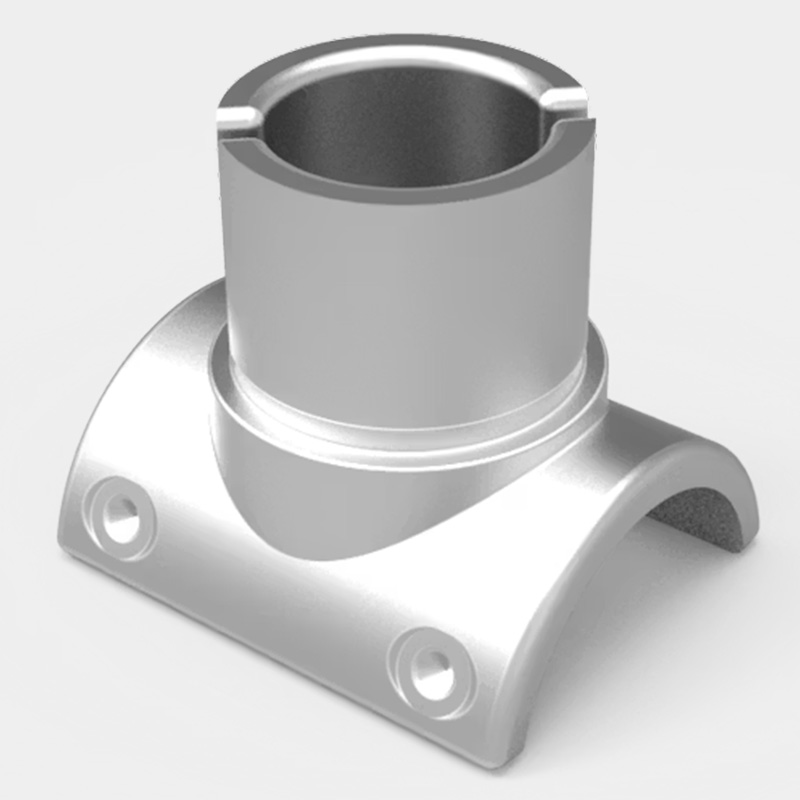

	166020	T element 90°	MC0010115
	166030	povezovalni element z nastavitvijo kota	MC0010120

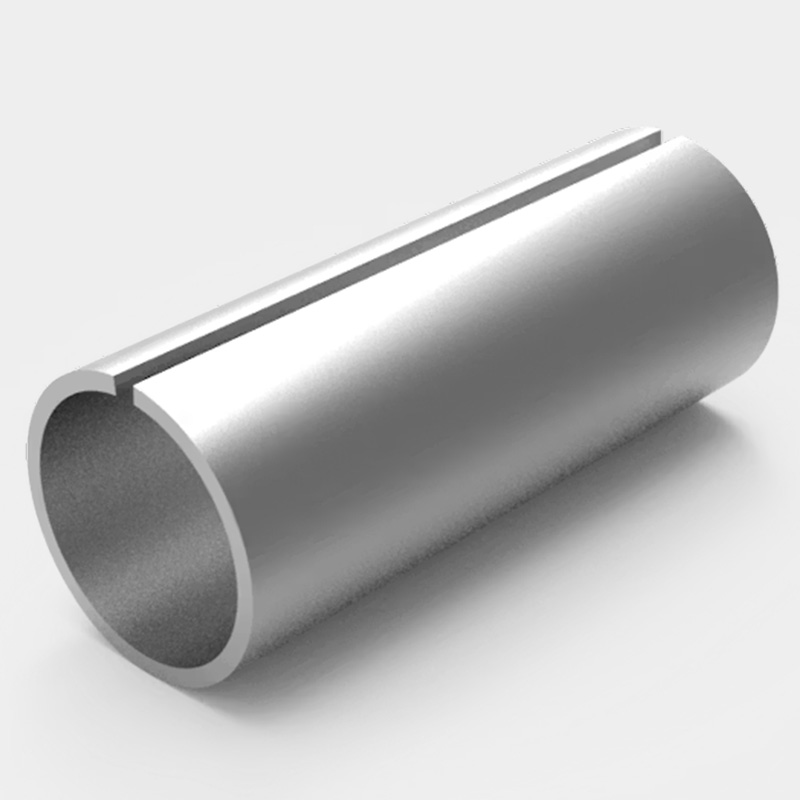

	166035	povezovalni člen	MC0010125
	166050	pritrjevalec z nastavitvijo kota do 60°	MC0010130

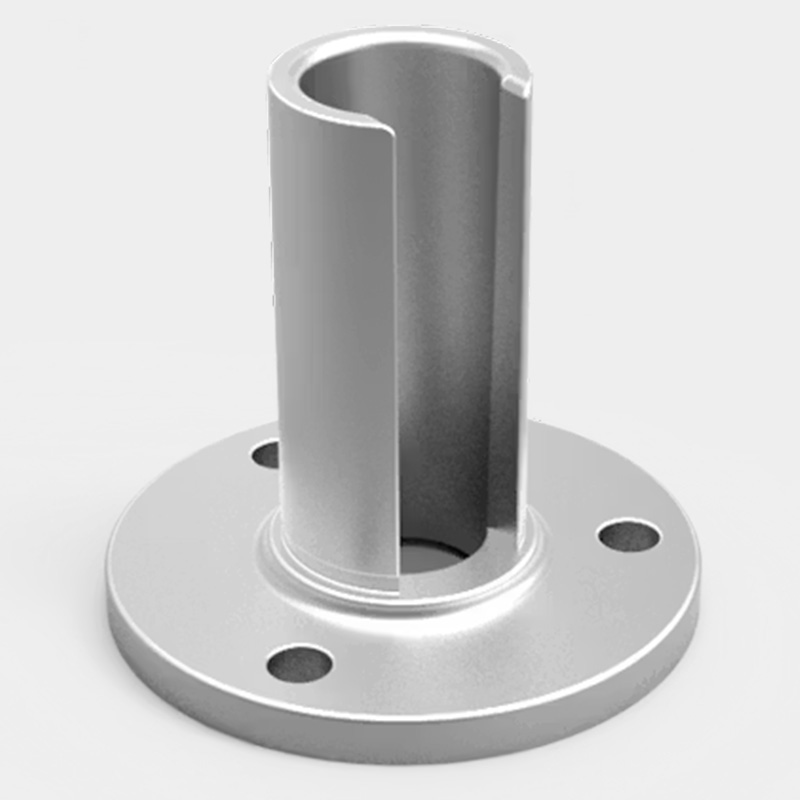

	166065	stenski pritrjevalec, horizontalno	MC0010135

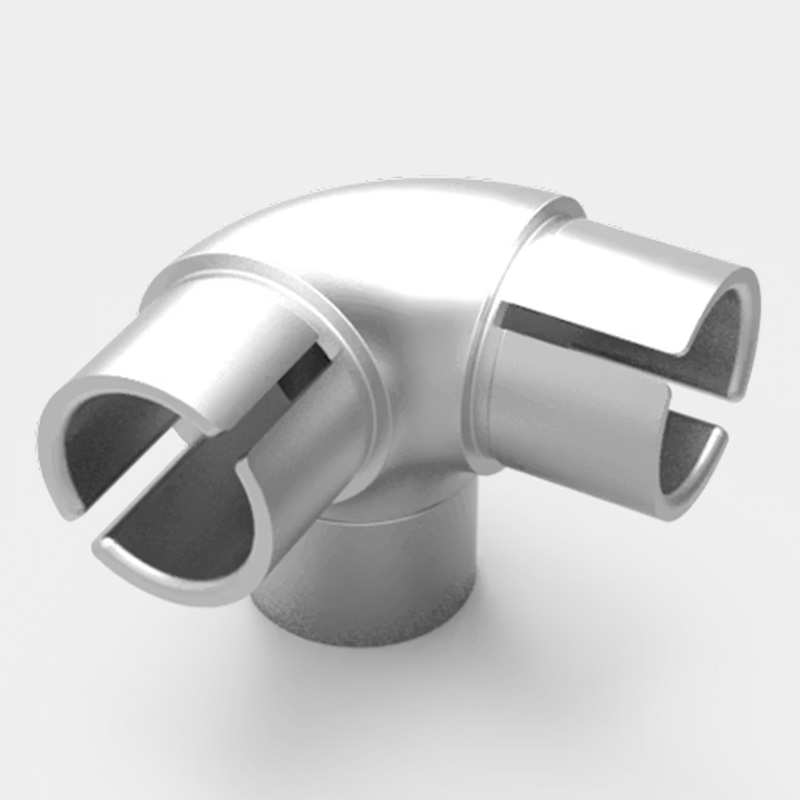

	166067	tristrani element	MC0010140

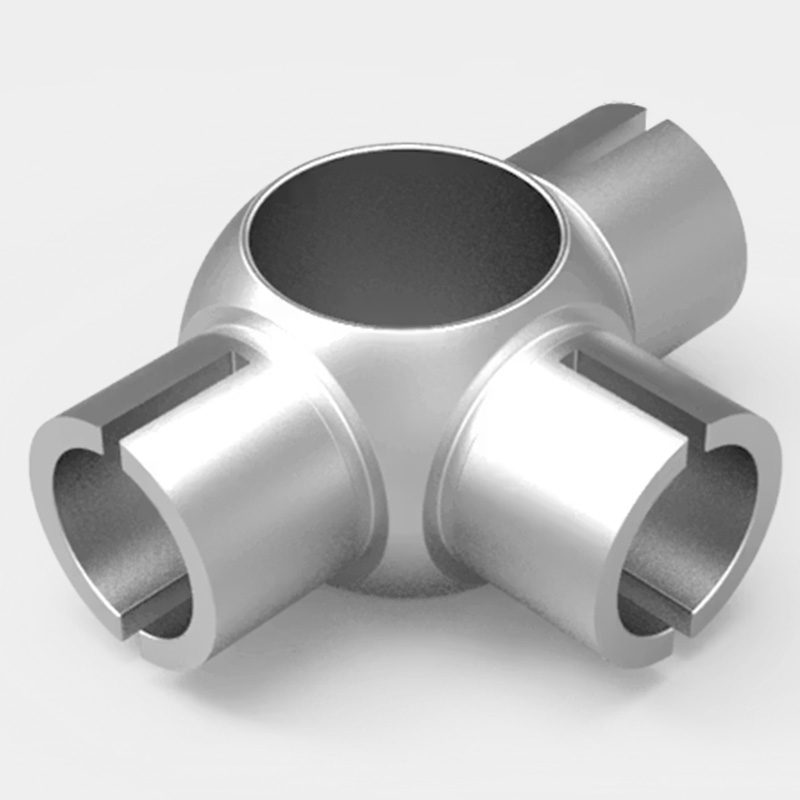

	166070	petstrani element	MC0010142

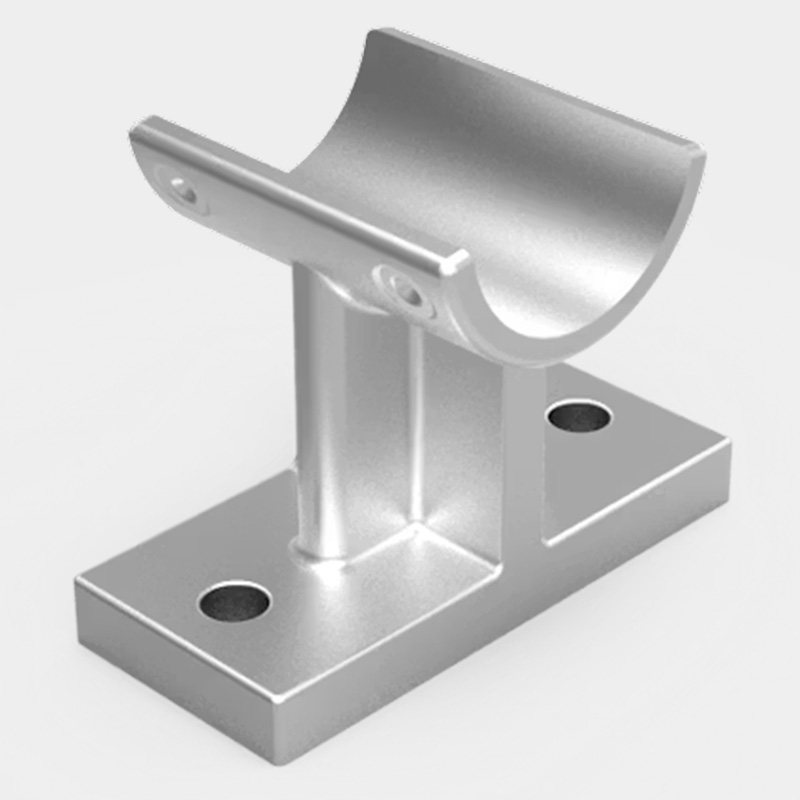

	166095	nosilno pritrjevalni element (na cca 2,5 m)	MC0010145

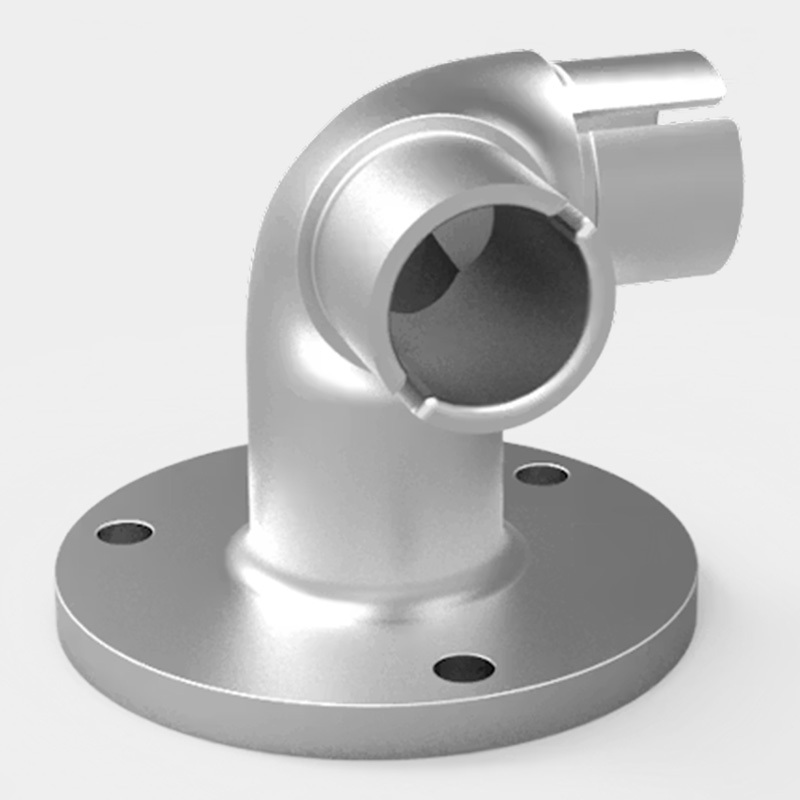

	66107	vogalno pritrjevalni element	MC0010150
	166110	noga	MC0010155

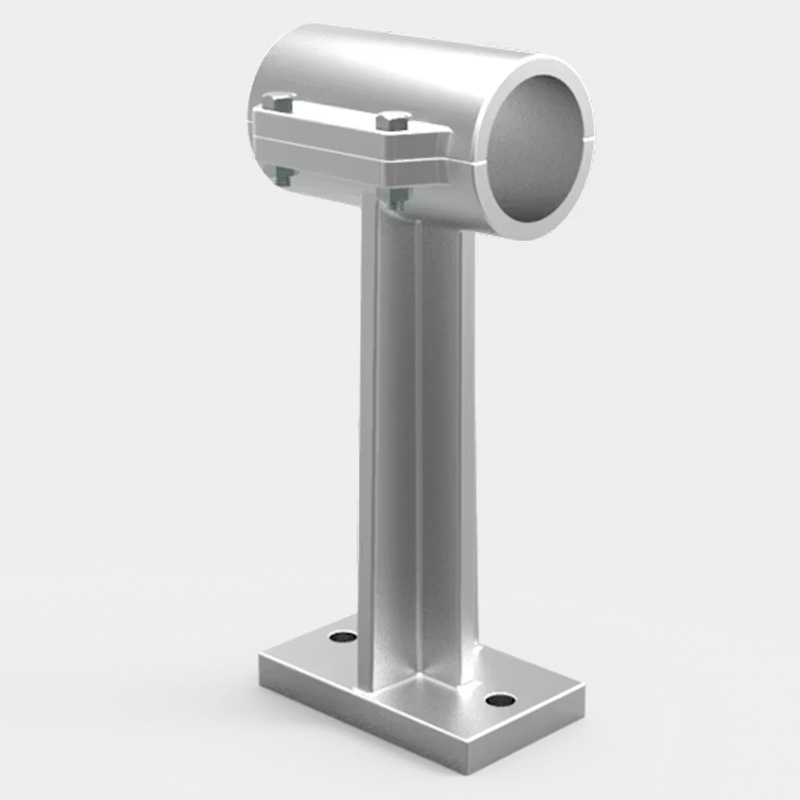

	166115	distančni pritrjevalec	MC0010160
	166120	nosilno povezovalni element za plošče	MC0010165
	130135	FlexClip - PVC vogalni obesni del beli mali	MC0010170
	130136	FlexClip - PVC vogalni obesni del črni mali	MC0010175
	130134	FlexClip - PVC vogalni obesni del bel veliki	MC0010180

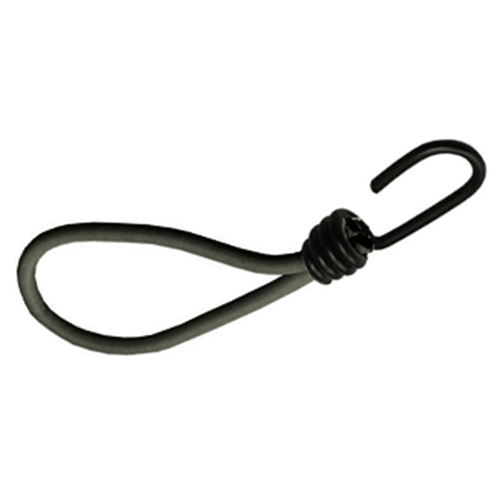

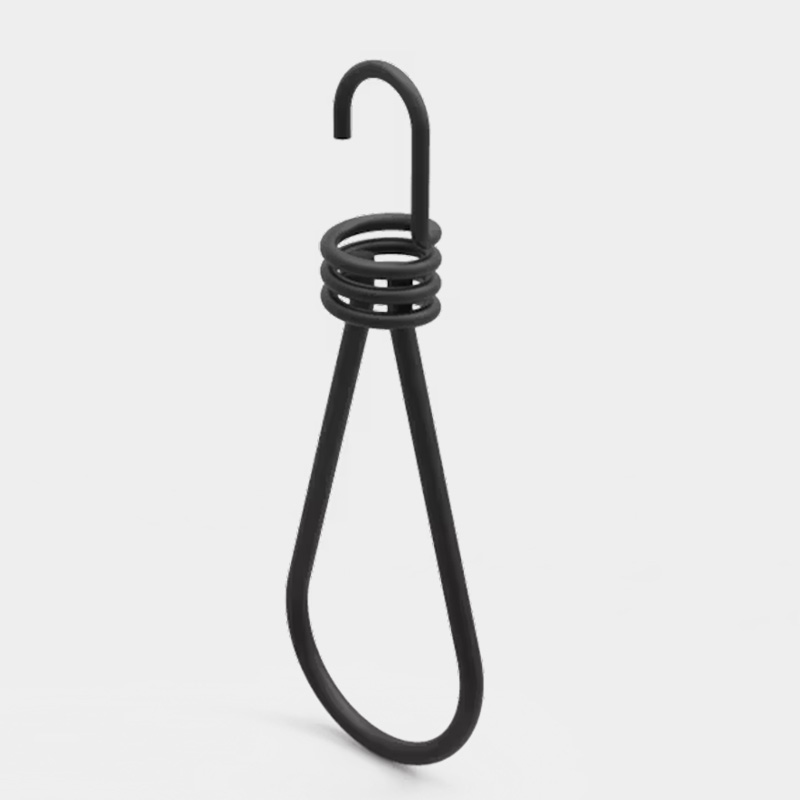

	130138	črna napenjalna guma s kavljem	MC0010185
	166145	črna napenjalna guma 200 mm	MC0010190

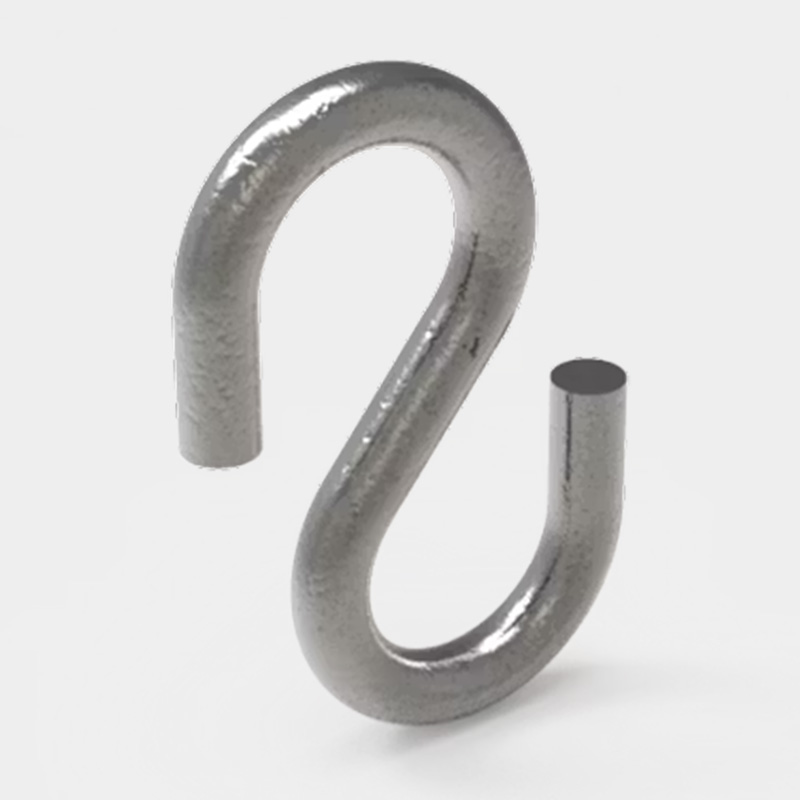

	166150	kovinski S kavelj 40 x 4 mm	MC0010195

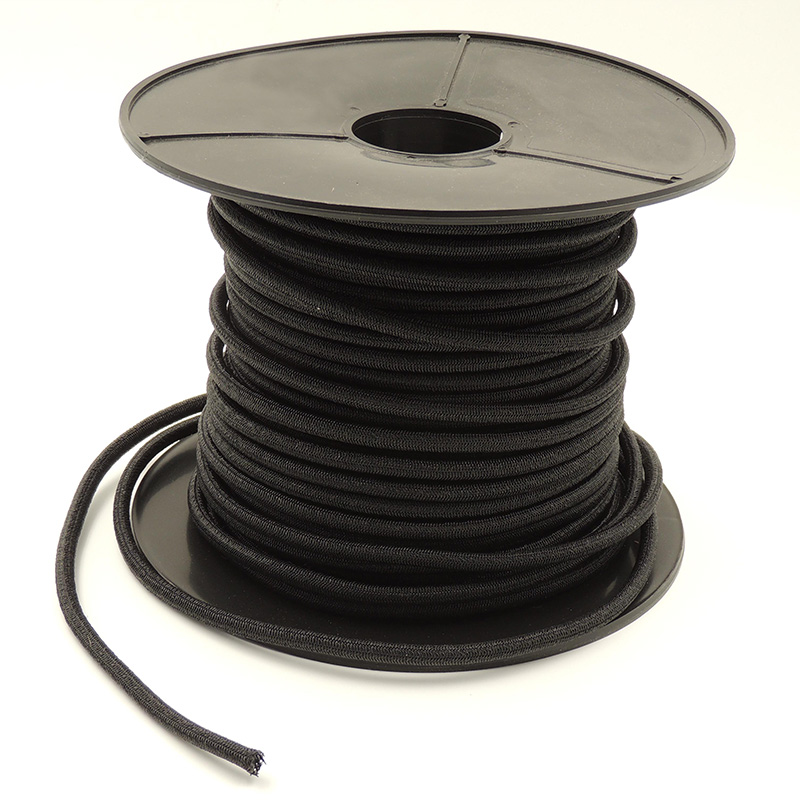

		elastična vrv 4 mm črna	MC0010321
		elastična vrv 4 mm bela	MC0010325
		elastična vrv 6 mm črna	MC0010351
